Premier benchtop

near-infrared(NIR) analyzer


 MCT Series Industrial Online NIR Sensor

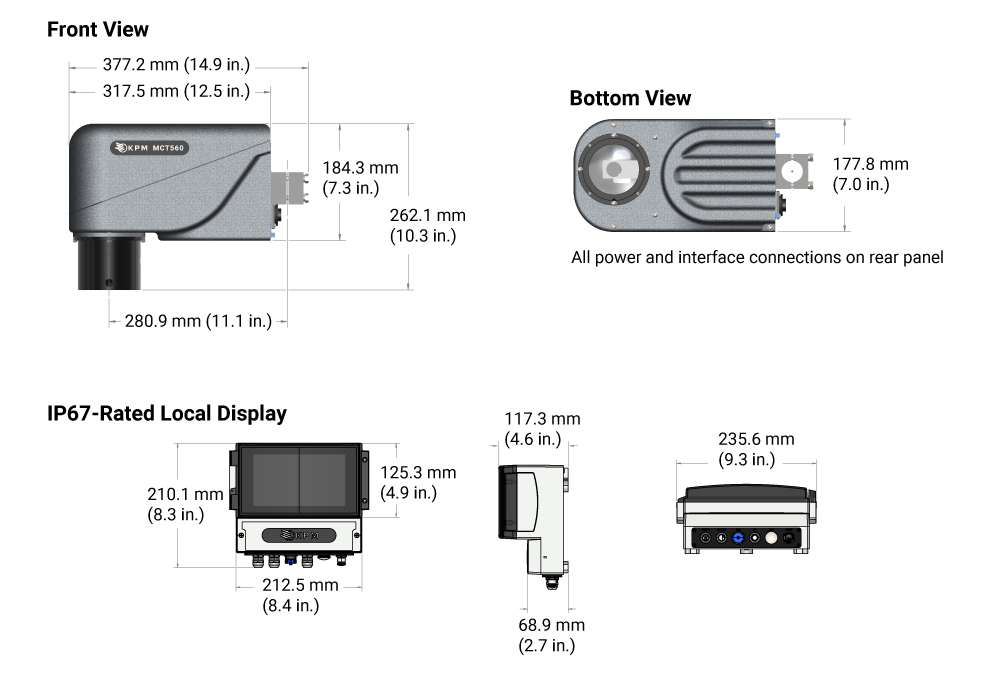

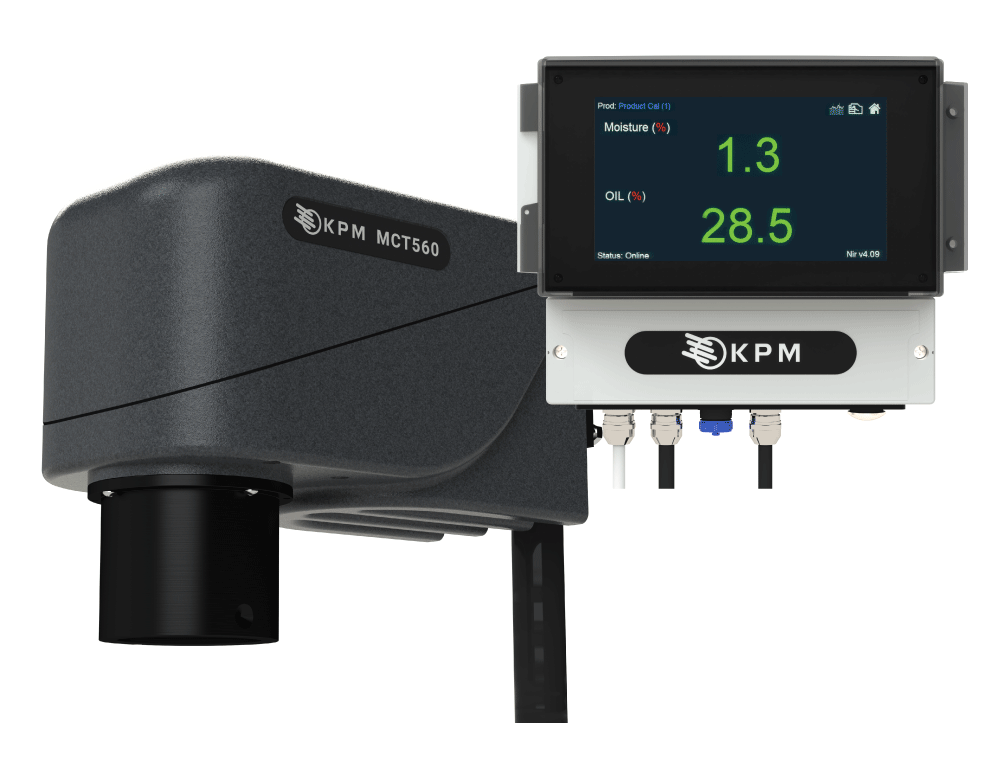

MCT 560


수분, 오일 및 기타 변수를 신속 정확하게 측정하는
공업 분야 공정용 IP67등급 On-Line NIR  분석 시스템

제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게 측정 함으로써 공정 제어 및 제품 품질 개선

* 사용자 선택에 따라 동시에 최대 4개의 변수 동시 측정 가능

   - 수분, 코팅 중량(gsm), 필름 두께, 수지/지방 또는 오일, 온도(옵션)  등

* 뛰어난 내구성과 IP67등급 케이스를 갖추고 있어 다양한 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한 의사 결정 및  공정 조정 가능

* 비용 절감 및 폐기물 감소로 회사의 수익 향상


적용 분야 :


* 다양한 공업 분야

 (수분 , 코팅 중량(gsm), 필름 두께, 제품 온도, 수지/지방 또는 오일 함량 등 측정이 필요한 공정)

- 화학 원료 및 분말

- 핫멜트 접착제

- 압력 감응 접착제

- 압출 플라스틱

- 석고 분말

- 벽돌

- PVB 필름

- 섬유

- 분쇄 고무

- 고분자 펠릿

- 유리 컬릿
- 모래 및 골재

- PVC 분말


- 세라믹

- 비료

- 펄프 시트

- 종이

- 세제 및 비누

- 광물 또는 금속 광석

- 화약 분말

- 바이오 연료

- 담배

- 목재

- 골판지 원료

- 식품 포장재 및 용기

- 패널 및 파티클 보드

- 지붕재


제품 특징 :

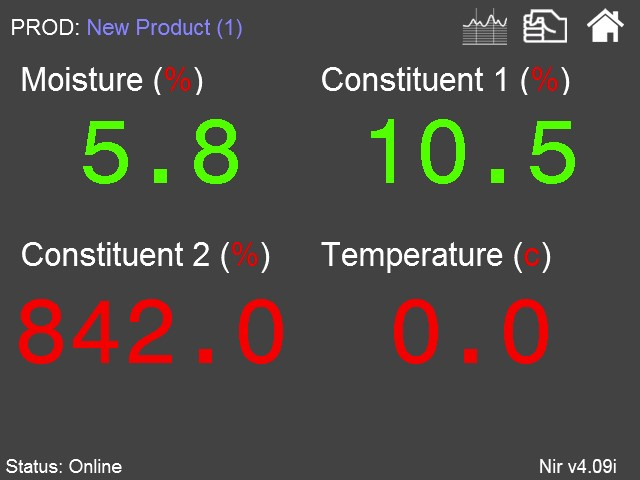

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린 인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한 측정 정확도 향상

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및 문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능 (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP, 이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한 복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified (FCC CFR 47: Part 15: B: 2015,

                     Industry Canada Interference-Causing Equipment Standard

                     ICES-003: 2021)


Spectrastar XT-R

모든 실험실 및 At-Line용으로 사용 가능한

신속, 정확한 광범위 NIR분석기


제품 개요 :

* 다양한 변수에 대한 공정 제어 및 최종 제품 품질 개선

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분 및 수분, 단백질 및 지방 함량 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로 사용

  편의성 증대
* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및 수익성 향상



적용 분야 :

* 농산물 연구소

  - 원자재 검사


* 곡물 및 올리브 농가

 - 비료 품질 검사
 - 농산물 출고 전 검사


* 낙농업  농가

   - 사료 및 마초 품질 검사

   - 유제품 출고 전 검사


* 유제품, 비료, 동물 사료 및 마초,

   간편식, 식용유  및 기타 식자재 및
   사료 제조 업체, 제분업체

   - 원료 품질 확인 및 클레임 발생 시

      지원을 위한 입고 원료 검사

   - 적절한 배치 또는 연속 처리 조건을 보장하기

      위한 At-Line 검사

   - 제품 품질 및 등급 또는 사양 클레임을

      검증하기 위한 최종 제품 검사


제품 특징 :

* 다양한 시료 유형 및 성분에 대해 Unity사의

   Calibration 및 업계 최고 수준인
   Aunir™사의 Ingot Calibration을

   모두 사용 사용 가능
   (ISO 17025에서 입증된 표준 데이터 기반)

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

   추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

   17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용

   컴퓨터로 네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

   테스트 결과 검토를 실시간 원격 설정

   가능하도록 지원하는 클라우드 기반 S/W제품군인

   KPMLink 제공

* 샘플 종류 : 사료, 애완동물 사료, 수산물 사료,

   습식 및 건식 사료, 렌더링 제품, 밀가루,
   초콜릿, 유제품 분말, 치즈, 버터 및 올리브 포함

   기타 식자재 및 사료

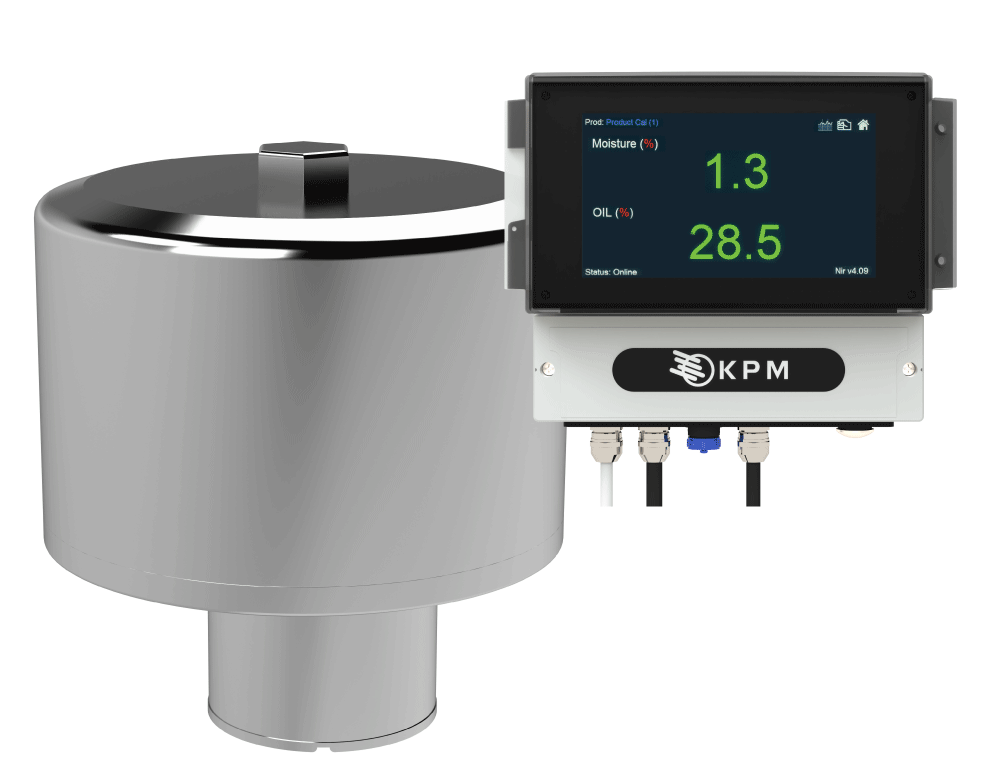

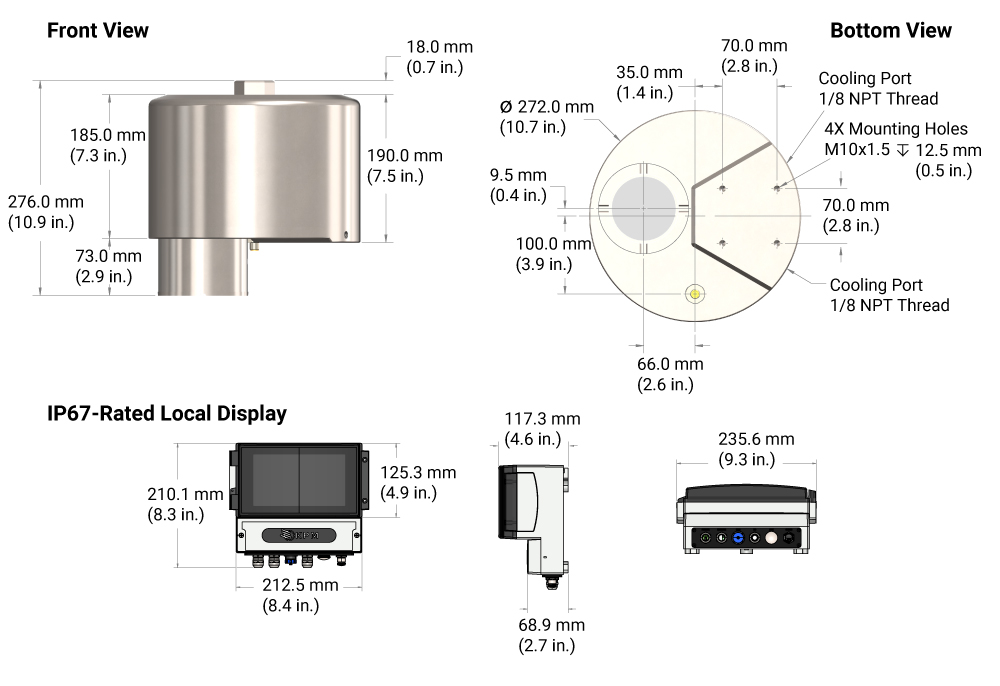

MCT 569


수분, 오일 및 기타 변수를 신속 정확하게 측정하는
식품 분야 공정용 IP69등급 On-Line NIR  분석 시스템


제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게 측정 함으로써 식품의 질감과 풍미 관리 및 개선

* 식품 생산 표준인 IP69등급에 맞춘 위생 설계로 현장 세척 시스템 (CIP)에 호환 가능

* 뛰어난 내구성과 IP69등급 케이스를 갖추고 있어 극한의 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 동시에 복수의 변수 동시 측정 가능
   - 수분, 수지/지방 또는 오일, 향미유 함량, 온도(옵션) 등

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한 의사 결정 및  공정 조정 가능
  (예시 : 오븐 또는 튀김기 온도 조정 등)

* 비용 절감 및 폐기물 감소로 회사의 수익 향상





적용 분야 :


* 다양한 식품 제조 분야

- 감자칩

- 옥수수칩

- 토르티야

- 쿠키

- 크래커

- 프레첼

- 압출 성형 스낵

- 빵 가루

- 향미유

- 반죽/반죽 시트

- 조식용 시리얼

- 팝콘

- 돼지 껍질

- 소시지 껍질

- 분쇄육

- 렌더링 가공 제품

- 동물 사료 원료

- 밀가루 및 전분

- 우유 분말

- 감자 플레이크

- 설탕 및 사탕무

- 소금

- 커피, 차, 코코아 파우더

- 기타 다양한 식품



제품 특징 :

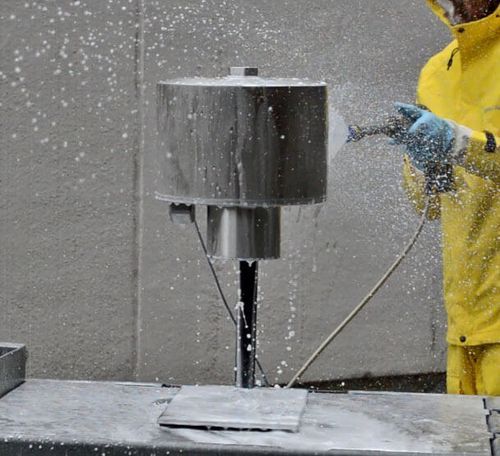

* 현장에서 고온, 고압 수 세척 가능 (IP69등급 스테인리스강 케이스)

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린 인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한 측정 정확도 향상

* 고속 게이팅 시스템을 통해 비연속적인 생산 라인에도 적합

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및 문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능 (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP, 이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한 복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified (FCC CFR 47: Part 15: B: 2015,

                     Industry Canada Interference-Causing Equipment Standard

                     ICES-003: 2021)

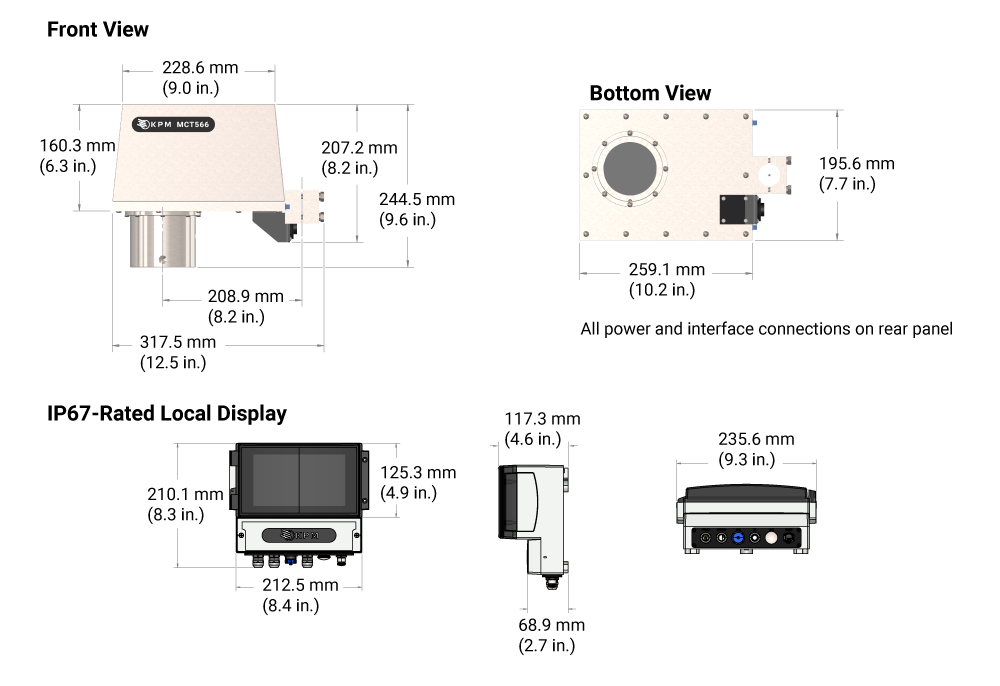

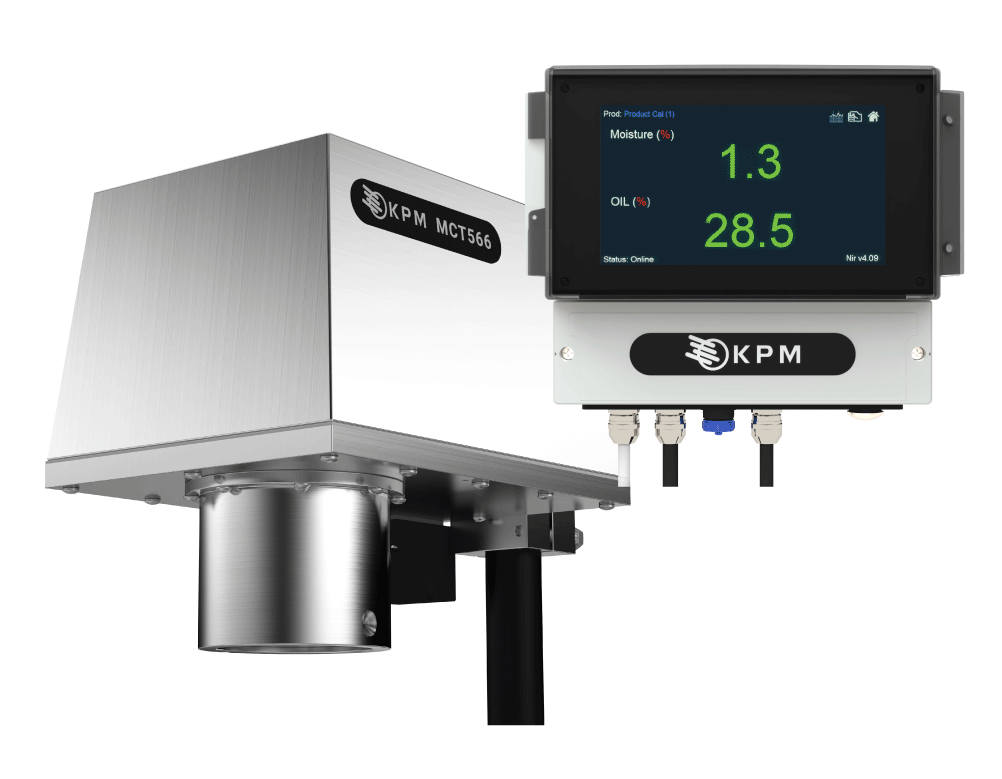

MCT 566


수분, 오일 및 기타 변수를 신속 정확하게 측정하는
식품 분야 공정용 IP67등급 On-Line NIR  분석 시스템

제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게 측정 함으로써 식품의 질감과 풍미 관리 및 개선

* 뛰어난 내구성과 IP67등급 케이스를 갖추고 있어 다양한 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 동시에 복수의 변수 동시 측정 가능
   - 수분, 수지/지방 또는 오일, 향미유 함량, 온도(옵션) 등

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한 의사 결정 및  공정 조정 가능
  (예시 : 오븐 또는 튀김기 온도 조정 등)

* 비용 절감 및 폐기물 감소로 회사의 수익 향상




적용 분야 :


* 다양한 식품 제조 분야

- 감자칩

- 옥수수칩

- 토르티야

- 쿠키

- 크래커

- 프레첼

- 압출 성형 스낵

- 빵 가루

- 향미유

- 반죽/반죽 시트

- 조식용 시리얼

- 팝콘

- 돼지 껍질

- 소시지 껍질

- 분쇄육

- 렌더링 가공 제품

- 동물 사료 원료

- 밀가루 및 전분

- 우유 분말

- 감자 플레이크

- 설탕 및 사탕무

- 소금

- 커피, 차, 코코아 파우더

- 기타 다양한 식품

제품 특징 :

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린 인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한 측정 정확도 향상

* 고속 게이팅 시스템을 통해 비연속적인 생산 라인에도 적합

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및 문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능 (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP, 이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한 복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified (FCC CFR 47: Part 15: B: 2015,

                     Industry Canada Interference-Causing Equipment Standard

                     ICES-003: 2021)

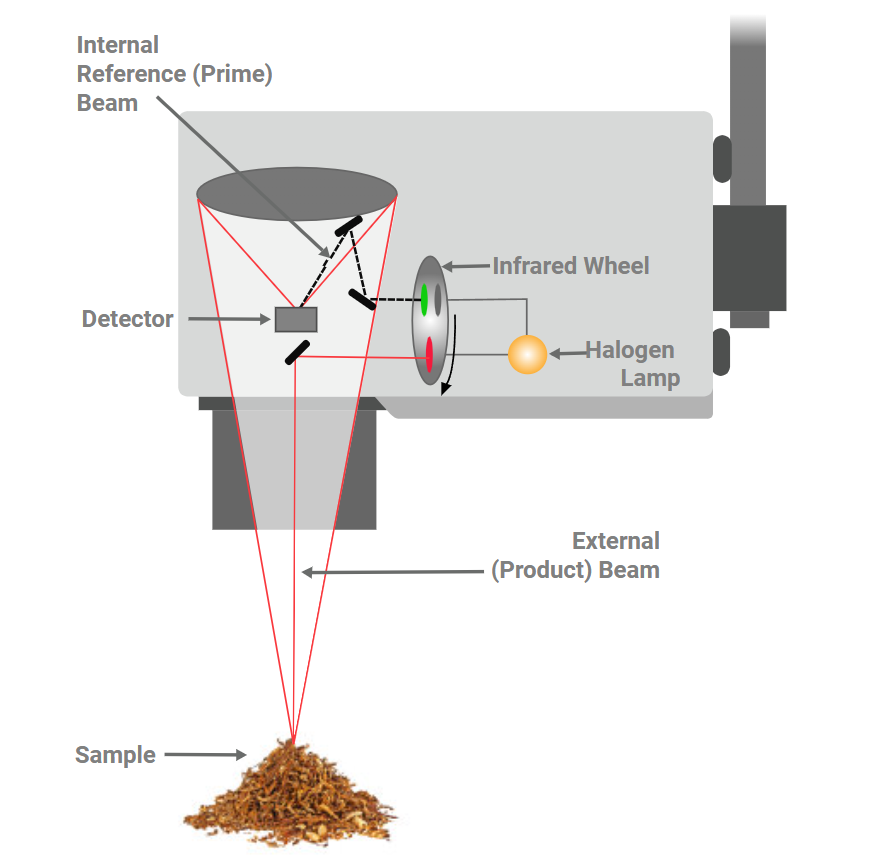

간결하면서도 확실한 측정 원리


1. 램프의 빛이 적용 분야에 맞춘 NIR 필터 휠을 최대 6000rpm(최소 2000rpm)으로 통과

2. NIR 파장대 빛이 측정 대상에 도달 (비파괴, 비접촉)

3.  샘플에서 반사된 빛이 내부 거울에서 반사되어, Peltier 냉각식 PbS 디텍터에 도달

4. 내장된 "지능형" 보드에서 디텍터 신호와 내부 레퍼런스를 비교하여 변수 백분율로 변환

고속 게이팅 분석 기능

* 고속 게이팅 분석 기능을 사용하면, MCT 569 및 MCT566모델을 사용하면, 최대 속도로      가동되는 라인에서 컨베이어 위에 비연속적으로 배치된 제품을 분석할 수 있습니다.제품이

   센서 아래에 위치하는 것을 신호로 측정을 수행하기 때문에 컨베이어, 슈트, 블레이드 등의 영향

   없이 안정적으로 측정값을 수집할 수 있습니다.


* 적용 분야 예시

   •  쿠키/비스켓

   •  케이크/파이 간식

   •  캔디 바/ 그래놀라 바

   •  개별 포장된 면

   •  동결 건조된 소 포장 제품


설치 방식

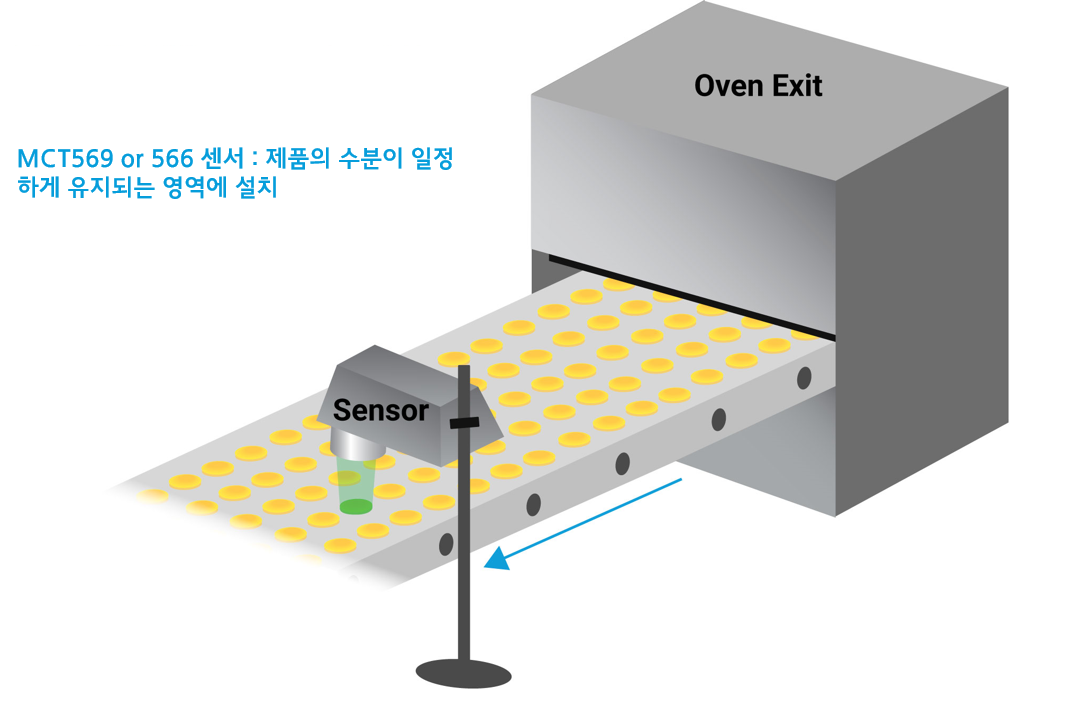

* Belt 컨베이어 위 설치

   - 컨베이어 위 200~450mm 높이에 장착되며, 연속적으로 생산되는 제품에 적합합니다.












* Augers & Screw 컨베이어
   - Augers 또는 Screw 컨베이어 중앙 축 측면에 오프셋 방식으로 설치되어, 이송 장치 내부에서        이동 중인 재료의 흐름을 측정할 수 있습니다. 내장 소프트웨어에 의해 이송 장치 내부

       부유물의 영향이 제거됩니다.












* Bins & Chutes

   - 유리( 공업 분야) 또는 사파이어 (식품 분야) 재질의 투명창(센서에 부착 및 설치)이 bins 또는          chutes에 설치되어, 연속적인 제품 흐름에서 반사된 빛을 센서에 유도합니다. 정반사로 인한

      노이즈를 방지하기 위해 MCT 시리즈 센서는 창을 기준점으로 각도를 조정하여 설치됩니다.


독점 소프트웨어 : SensorVu TM


*  MCT 센서에서 측정된 값을 기록하고, 이를 추세 표시 화면으로 나타냅니다.

   이를 통해 작업자는 실시간으로 제품 상태를 모니터링 할 수 있습니다.












* 복수의 MCT센서에 내장된 진단 정보를 PC에서 한번에 모니터링 가능하며,

  이를 통해 간단하게 MCT센서와 공정과정의 상태와 성능을 진단할 수 있습니다.
















* 간단하게 캘리브레이션 곡선을 만들 수 있습니다(최대 200개).

  이를 통해 장치 교체 없이 간단하게 측정 변수를 변경 또는 수정할 수 있습니다.



악세사리

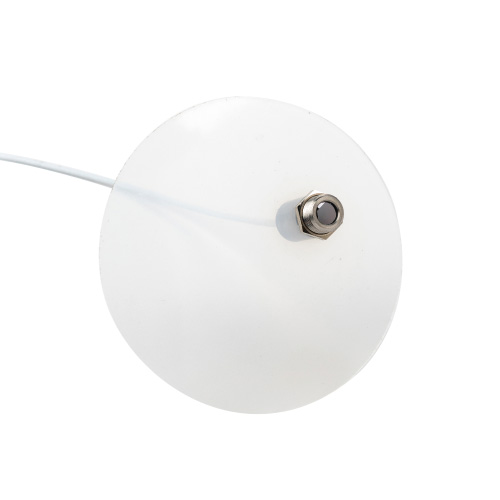

     적외선 온도 센서

     추가 하드웨어나 배선 없이 제품 온도를

     동시에 측정 가능

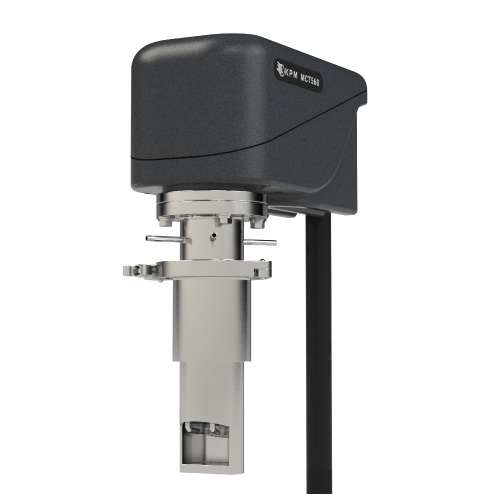

      스노클 샘플기

     스노클 샘플기는 낙하하 는 분말 및

     과립을 수집 및 측정하도록 설계됨.

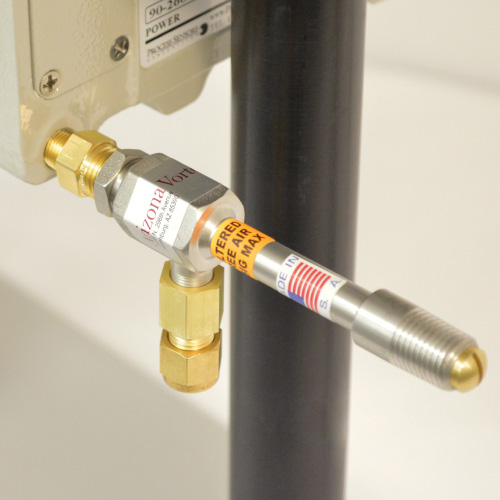

     냉각 장치

     센서 주변 온도를 유지 하기 위한

     air vortex 냉각장치

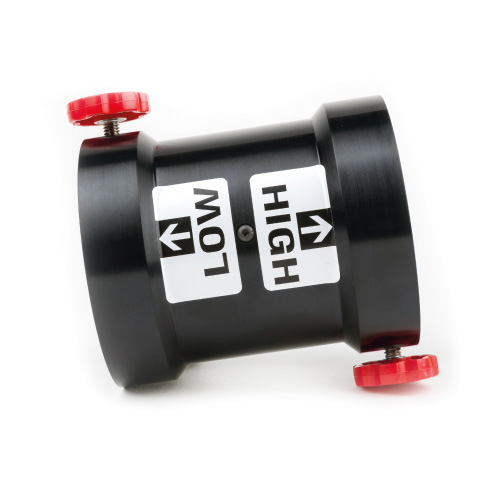

     표준 캘리브레이션 확인 도구

     센서의 시간 경과에 따른 안정성 확인

     및 센서 간 측정값 보정용.

Spectrastar XT-F

밀가루, 밀 및 제분 부산물 분석용

NIR 분석기


제품 개요 :

* 약 30초 만에 중요한 품질 변수 데이터를

  파악하여 신속한 품질 관리 수행 가능

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분은 물론 수분, 단백질 및 회분 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로

  사용 편의성 증대

* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및

  수익성 향상



적용 분야 :

* 곡물 농가

   - 밀 품질 출고 검사


* 제분업체

   - 원자재 검사 및 공정 At-Line검사

   - 밀 품질 입고 검사

   - 템퍼링 공정 모니터링

   - 공정 스트림을 평가하여 최적의 제분 조건 보장

   - 회분 함량을 모니터링하여 밀가루 추출율

      최적화및 생산량 증대

   - 최종 밀가루 품질 검사

   - 제분 부산물의 품질 검사


* 제과,제빵업체

   - 밀가루 품질 입고 검사


제품 특징 :

* 수백에서 수천 개의 샘플을 통해 개발된

   폭넓은 calibrations 라이브러리에 접속해
   입고되는 원료 또는 임의 샘플들을 검사하여

   품질 변수 검증

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

  추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

  17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용 컴퓨터로

  네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

  테스트 결과 검토를 실시간 원격 설정 가능하도록

  지원하는 클라우드 기반 S/W제품군인 KPMLink 제공

* 샘플 종류 : 통밀 낟알(수분 및 단백질), 분쇄 밀, 겨,

   제분 과정 중 부산물

   (수분, 단백질 및 섬유질),완제품 밀가루

   (수분, 단백질, 회분, 수분 흡수, 물성학 변수)


Spectrastar XT-3

수분, 기름, 단백질 함량 신속 NIR 분석기


제품 개요 :

* 약 30초 만에 중요한 품질 변수 데이터를 파악하여

  신속한 품질 관리 수행 가능

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분 및 수분, 단백질 및 지방 함량 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로 사용

   편의성 증대

* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및

  수익성 향상



적용 분야 :

* 곡물 및 올리브 농가

- 비료 품질 검사
- 농산물 출고 전 검사


* 올리브유, 초콜릿, 간편식 제조 업체
   육류 가공 업체, 제분 업체

   - 원료 품질 확인 및 클레임 발생 시 지원을

      위한 입고 원료 검사

   - 적절한 배치 또는 연속 처리 조건을 보장하기

      위한 At-Line 검사

   - 제품 품질 및 등급 또는 사양 클레임을

      검증하기 위한 최종 제품 검사


제품 특징 :

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

  추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

   17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용

  컴퓨터로 네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

  테스트 결과 검토를 실시간 원격 설정 가능하도록

  지원하는 클라우드 기반 S/W제품군인 KPMLink 제공

* 샘플 종류 : 초콜릿 제품, 유제품(치즈, 버터, 유제품

  분말, 요구르트), 육류, 밀 및 곡물
  (쌀, 카놀라, 겨자, 대두, 옥수수, 귀리, 완두콩 등),

  올리브 및 올리브유, 스낵 식품 (수분 및 오일 분석)



측정 원리




1.  할로겐 램프는 회전하는 홀로그램 그리팅

    (프리즘)에 빛을 투과합니다.

2. 램프에서 나온 빛은 회전하는 홀로그램 격자에

    의해 개별 근적외선 파장으로 회절된 후, 근적외선

    파장이 샘플 컵으로 전달됩니다.

3. 근적외선 파장은 샘플과 상호 작용하여 성분에

    따라 서로 다른 파장이 흡수됩니다.

4. 디텍터가 반사된 근적외선 파장를 측정하고

    Calibration을 적용하여 분석 파라미터 데이터를

    생성합니다.



UScan™ S/W 패키지

* 실무자 교육  15분이면 가능

* 직관적인 그래픽 인터페이스와 SQL

   데이터베이스를 통한 장비 관리 및 사용 편의성 증대



KPMLink:클라우드 기반

SpectraStar XT 시리즈 분석기 관리


* 캘리브레이션, 제품, 스캔 방법을 불러와서

  네트워크에 연결된 모든 SpectraStar XT

  분석기에 즉시 공유 가능

* 등록된 모든 SpectraStar XT 분석기의

  샘플 결과를 실시간 검토

* 램프 상태 및 TAS 성능 모니터링을 통한 장비

  일관성 보장
