Premier benchtop

near-infrared(NIR) analyzer


 Online Profiling Analysis NIR Scanner

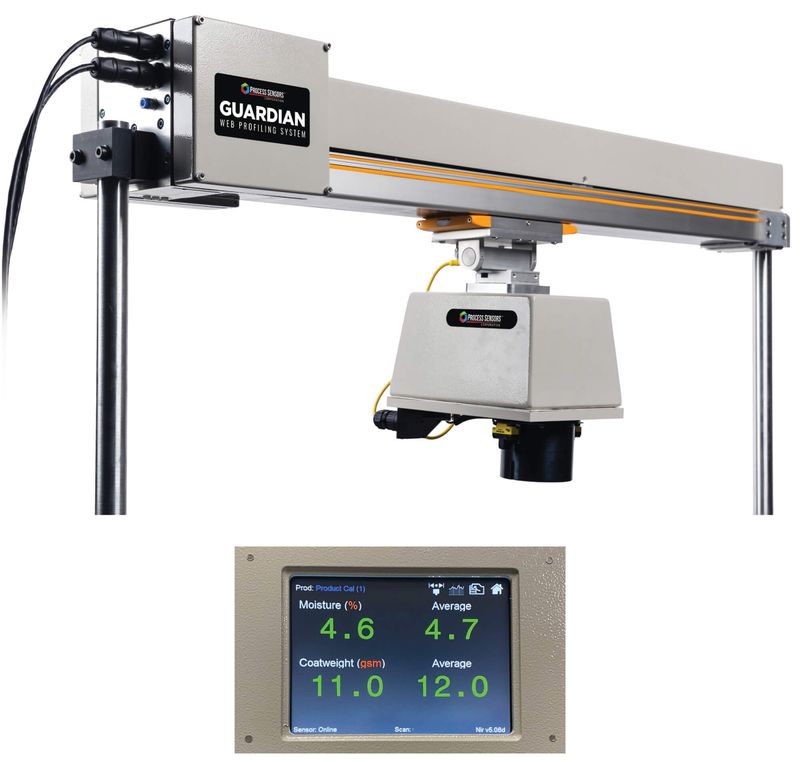

Guardian-HD Elite


최고의 분석 성능과 전용 관리 S/W를 갖춘 Multiple or Single

On-Line NIR Profiling Analysis Scanner

제품 개요 :


* 즉각적인 생산 비효율성 파악으로 공정 가동 시간 단축 및 폐기물 감소

    - Web 가공 설비에 web 전체에 대한 수분, 코팅 중량, 두께 및 온도 실시간으로

       스캔하여 lay flat에 영향을 주는 edge curl 문제 최소화

    - 자동으로 Roll 폭을 인식하여 가장자리를 감지하고, 이를 통해  Web drift 맞춰

        스캔를 범위 재조정함으로써 효율성 증대

     -QC 실험실에서 진행해야 하는 테스트 시간을 감축하여 공정 가동 시간 20% 감축 가능

* 하나의 콘솔에서 복수의 Line의 Web 전체에 대한 연속 프로필 모니터링 가능

* 사용자의 용도에 맞춰 스캔 범위 및 프레임 이동 방식 맞춤 가능

* 제지 및 가공 공정 특유의 고온 다습한 환경을 견디는 견고하고 밀폐된 구조의

   산업용 프레임 및 선형 액추에이터
* 제품 성능 검사와 추적 관리를 위한 향상된 Roll 분석 과 Raw Data Logging 기능

*  19인치 터치형 디스플레이에서 ViewerSuite S/W를 통한 동시에 복수의 Guardian-HD

    시스템 모니터링 및 제어 가능 (PC기반 윈도우 운영체제 기반 S/W)

제품 특징 :

* 지정된 lane 및 제조 장비의 가동 방향(Machine Direction) 및 측정값 변화 추세 분석 가능

* Web scan 시 전체 평균 및 개별 영역 측정(총 100개의 측정 영역) 가능, 최대 100개의 다양한

   재품별(소재) 코드 저장 가능

* 동시 분석 가능 개수 :  3개 (2 NIR + 1 제품 온도)

* 프로필 분석 개수 : 3개
* 식품 생산 분야에도 적합한 식품 등급 무전해 니켈 케이스과 사파이어 재질(or KEL-F) 창
 (튀김기, 오븐 등의 입.출구에서 사용 가능)

* 19인치 터치형 그래픽 디스플레이 포함, 인클로저 및 거치대 옵션 제공

* 측정값, 날짜, 시간, 길이, 제품명 등을 포함한 롤에 대한 종합 정보 기록 가능

* 롤에 대한 측정값 보고서 로컬 네트워크에 자동 동기화

* Lane분석 시 센서 move & park 기능을 이용해 Web 특정 영역 집중 분석 가능

* 간편한 보정, 작동 및 표준화 가능
* 폐쇄 루프 제어 시스템 또는 로컬 경보기에 간단하게 통합 가능

* Ethernet IP, Modbus TCP/IP interface, OPC server 등 연결 옵션 선택 가능


적용 분야 :


* 종이, 필름, 호일, 직물, 박리지, 태그, 테이프 및 라벨을

   포함한 다양한 소재의 수분 및 코팅 중량 측정 가능


- 핫멜트 및 필름 두께

- 습식 수성 코팅 중량

- 건식 유기 코팅 중량

- 건조기 출구 및 입구

- 재-습윤기 (Re-moisturizers) 출구 및 입구
   (LAS, steam curtains, water decks 등 다양한 방식에 적용 가능)

- 제지 웹의 수분 및 코팅

- PVB 및 EVA 필름

- 핫멜트 두께

- 압력 감응형 접착제 두께

- 수성 접착제 두께

- 종이 펄프

- 플라스틱 필름 두께

- Biax 필름

- 건조기 출구 및 입구

Spectrastar XT-R

모든 실험실 및 At-Line용으로 사용 가능한

신속, 정확한 광범위 NIR분석기


제품 개요 :

* 다양한 변수에 대한 공정 제어 및 최종 제품 품질 개선

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분 및 수분, 단백질 및 지방 함량 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로 사용

  편의성 증대
* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및 수익성 향상



적용 분야 :

* 농산물 연구소

  - 원자재 검사


* 곡물 및 올리브 농가

 - 비료 품질 검사
 - 농산물 출고 전 검사


* 낙농업  농가

   - 사료 및 마초 품질 검사

   - 유제품 출고 전 검사


* 유제품, 비료, 동물 사료 및 마초,

   간편식, 식용유  및 기타 식자재 및
   사료 제조 업체, 제분업체

   - 원료 품질 확인 및 클레임 발생 시

      지원을 위한 입고 원료 검사

   - 적절한 배치 또는 연속 처리 조건을 보장하기

      위한 At-Line 검사

   - 제품 품질 및 등급 또는 사양 클레임을

      검증하기 위한 최종 제품 검사


제품 특징 :

* 다양한 시료 유형 및 성분에 대해 Unity사의

   Calibration 및 업계 최고 수준인
   Aunir™사의 Ingot Calibration을

   모두 사용 사용 가능
   (ISO 17025에서 입증된 표준 데이터 기반)

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

   추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

   17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용

   컴퓨터로 네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

   테스트 결과 검토를 실시간 원격 설정

   가능하도록 지원하는 클라우드 기반 S/W제품군인

   KPMLink 제공

* 샘플 종류 : 사료, 애완동물 사료, 수산물 사료,

   습식 및 건식 사료, 렌더링 제품, 밀가루,
   초콜릿, 유제품 분말, 치즈, 버터 및 올리브 포함

   기타 식자재 및 사료


Guardian-HD Essential


고급 분석 기능을 갖춘
Single On-Line NIR Profiling Analysis Scanner


제품 개요 :

* 즉각적인 생산 비효율성 파악으로 공정 가동 시간 단축 및 폐기물 감소

    - Web 가공 설비에 web 전체에 대한 수분, 코팅 중량, 두께 및 온도 실시간으로

       스캔하여 lay flat에 영향을 주는 edge curl 문제 최소화

    - 자동으로 Roll 폭을 인식하여 가장자리를 감지하고, 이를 통해  Web drift 맞춰

        스캔를 범위 재조정함으로써 효율성 증대

     -QC 실험실에서 진행해야 하는 테스트 시간을 감축하여 공정 가동 시간 20% 감축 가능

* Web 전체에 대한 연속 프로필 모니터링 가능

* 사용자의 용도에 맞춰 스캔 범위 및 프레임 이동 방식 맞춤 가능

* 제지 및 가공 공정 특유의 고온 다습한 환경을 견디는 견고하고 밀폐된 구조의

   산업용 프레임 및 선형 액추에이터

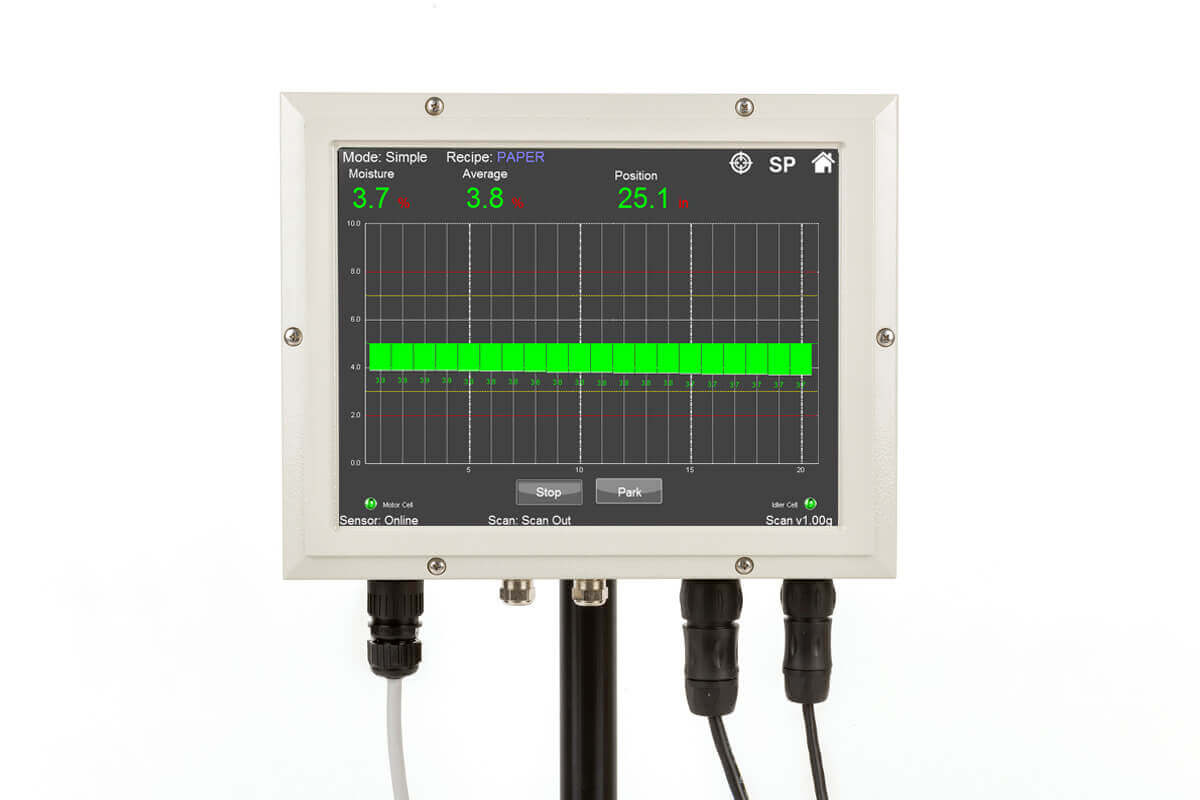

*  12인치 터치형 그래픽 디스플레이를 통한 동시에 복수의 Guardian-HD

    시스템 모니터링 및 제어 가능

제품 특징 :


* 작업자가 다수의 성분을 스캐닝할 수 있는 고급 기능 지원

* 총 50개의 측정 영역 설정 가능, 최대 100개의 다양한 재품별(소재) 코드 저장 가능

* 동시 분석 가능 개수 :  2개 (1 NIR + 1 제품 온도)

* 프로필 분석 개수 : 2개
* 식품 생산 분야에도 적합한 식품 등급 무전해 니켈 케이스과 사파이어 재질(or KEL-F) 창
    (튀김기, 오븐 등의 입.출구에서 사용 가능)

* 12인치 터치형 그래픽 디스플레이 포함

* Lane분석 시 센서 move & park 기능을 이용해 Web 특정 영역 집중 분석 가능

* 간편한 보정, 작동 및 표준화 가능
* 폐쇄 루프 제어 시스템 또는 로컬 경보기에 간단하게 통합 가능

* Ethernet IP, Modbus TCP/IP interface, OPC server 등 연결 옵션 선택 가능

적용 분야 :


* 종이, 필름, 호일, 직물, 박리지, 태그, 테이프 및 라벨을

   포함한 다양한 소재의 수분 및 코팅 중량 측정 가능


- 핫멜트 및 필름 두께

- 습식 수성 코팅 중량

- 건식 유기 코팅 중량

- 건조기 출구 및 입구

- 재-습윤기 (Re-moisturizers) 출구 및 입구
   (LAS, steam curtains, water decks 등 다양한 방식에 적용 가능)

- 제지 웹의 수분 및 코팅

- PVB 및 EVA 필름

- 핫멜트 두께

- 압력 감응형 접착제 두께

- 수성 접착제 두께

- 종이 펄프

- 플라스틱 필름 두께

- Biax 필름

- 건조기 출구 및 입구

Guardian-HD Basic


여러 성분 스캔을 원하는 운영자를 위한 보급형
Single On-Line Profiling Analysis NIR Scanner

제품 개요 :

* 즉각적인 생산 비효율성 파악으로 공정 가동 시간 단축 및 폐기물 감소

    - Web 가공 설비에 web 전체에 대한 수분, 코팅 중량, 두께 및 온도 실시간으로

       스캔하여 lay flat에 영향을 주는 edge curl 문제 최소화

    - 자동으로 Roll 폭을 인식하여 가장자리를 감지하고, 이를 통해  Web drift 맞춰

        스캔를 범위 재조정함으로써 효율성 증대

     -QC 실험실에서 진행해야 하는 테스트 시간을 감축하여 공정 가동 시간 20% 감축 가능

* 사용자의 용도에 맞춰 스캔 범위 및 프레임 이동 방식 맞춤 가능

* 제지 및 가공 공정 특유의 고온 다습한 환경을 견디는 견고하고 밀폐된 구조의

   산업용 프레임 및 선형 액추에이터

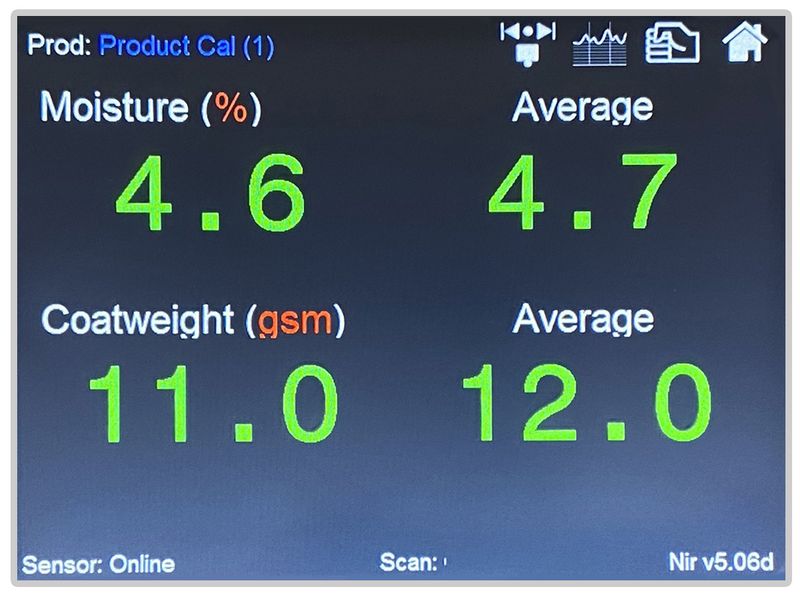

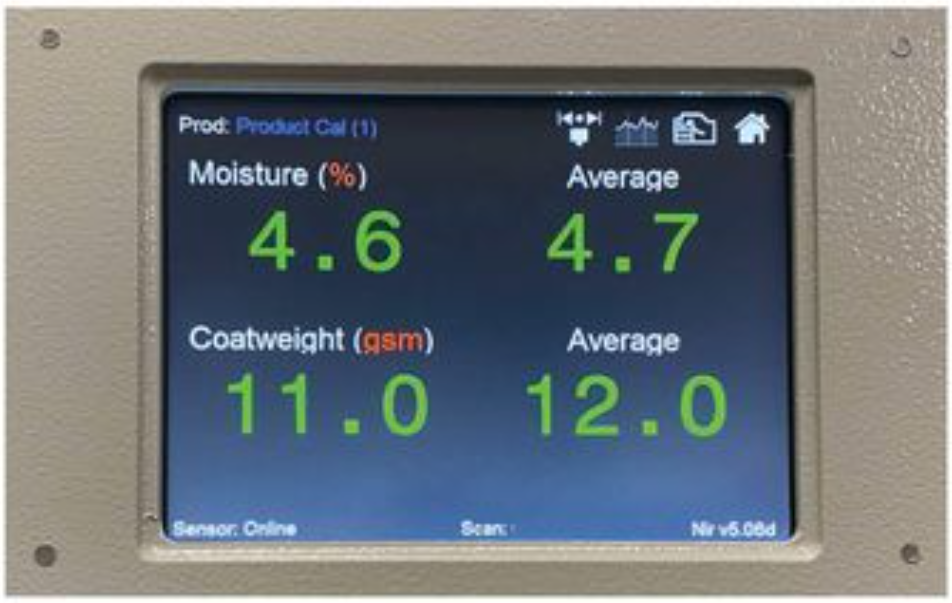

*  5.7인치 터치형 그래픽 디스플레이를 통한 단일 Guardian-HD 시스템 모니터링 및 제어 가능

제품 특징 :


* 총 16개의 측정 영역 설정 가능, 최대 50개의 다양한 재품별(소재) 코드 저장 가능

* 동시 분석 가능 개수 :  2개 (1 NIR + 1 제품 온도)

* 프로필 분석 개수 : 2개
* 식품 생산 분야에도 적합한 식품 등급 무전해 니켈 케이스과 사파이어 재질(or KEL-F) 창
    (튀김기, 오븐 등의 입.출구에서 사용 가능)

* 5.7 인치 터치형 그래픽 디스플레이 포함

* 제품에 맞춰 교정된 상태의 S/W 제공

* 간편한 보정, 작동 및 표준화 가능
* 폐쇄 루프 제어 시스템 또는 로컬 경보기에 간단하게 통합 가능

* Ethernet IP, Modbus TCP/IP interface, OPC server 등 연결 옵션 선택 가능

적용 분야 :


* 종이, 필름, 호일, 직물, 박리지, 태그, 테이프 및 라벨을

   포함한 다양한 소재의 수분 및 코팅 중량 측정 가능


- 핫멜트 및 필름 두께

- 습식 수성 코팅 중량

- 건식 유기 코팅 중량

- 건조기 출구 및 입구

- 재-습윤기 (Re-moisturizers) 출구 및 입구
   (LAS, steam curtains, water decks 등 다양한 방식에 적용 가능)

- 제지 웹의 수분 및 코팅

- PVB 및 EVA 필름

- 핫멜트 두께

- 압력 감응형 접착제 두께

- 수성 접착제 두께

- 종이 펄프

- 플라스틱 필름 두께

- Biax 필름

- 건조기 출구 및 입구

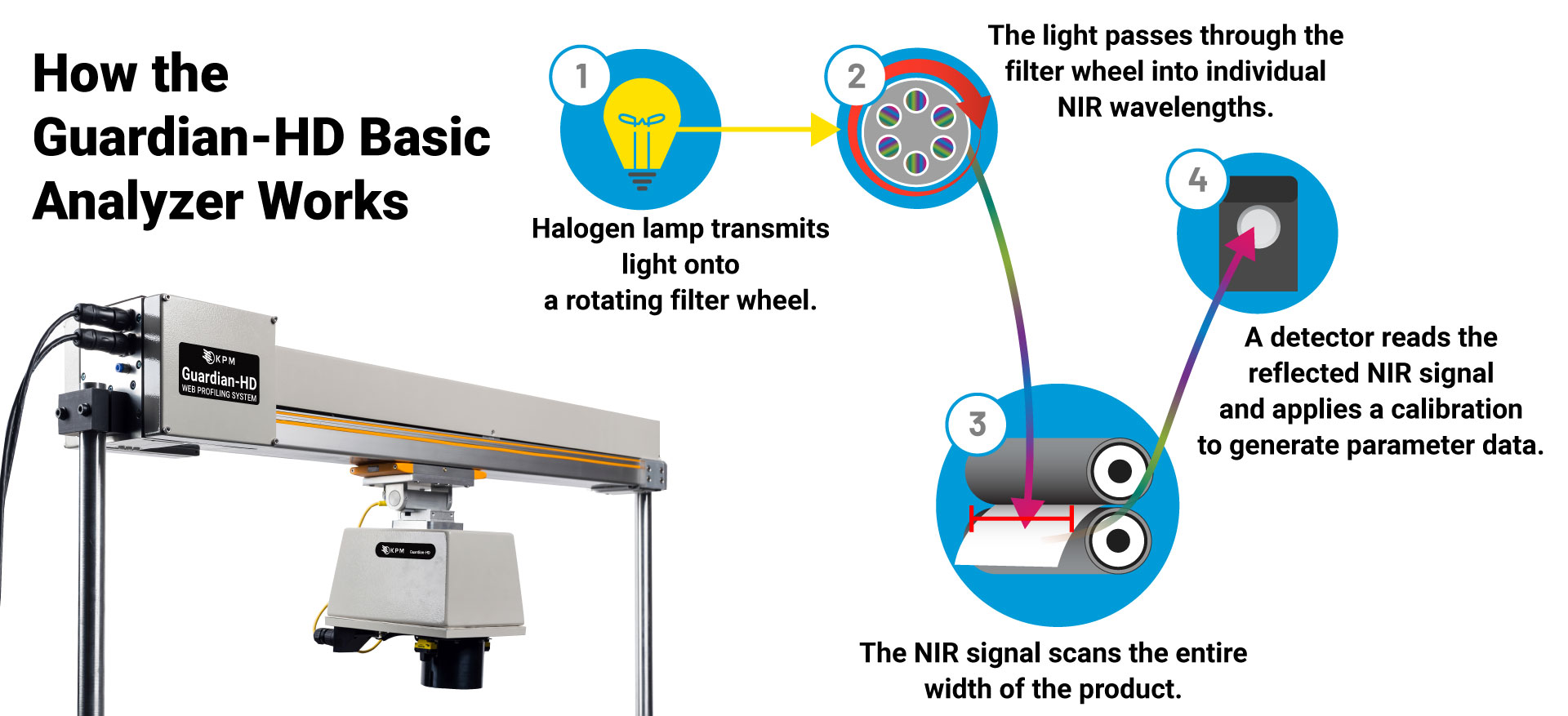

측정 원리

1. 램프의 빛이  회전형 NIR 필터 휠로 이동

2. 통과한 빛이 적용 분야에 맞춘 NIR 파장으로 분리

3. 제품의 전체 영역을 NIR로 스캔

4. 디텍터가 반사된 NIR 파장를 측정하고 Calibration을 적용하여 분석 파라미터 데이터를 생성합니다.

장치 구성 요소

 Guardian-HD Series의 모든 파트는 견고하게 만들어져 혹독한 환경에서도 수년 동안 문제없이 작동하도록 설계되었습니다.  원자력 및 X-레이 시스템과 달리 Guardian-HD Series는 비용이 많이 드는 규정 준수 또는 안전 인증이 필요하지 않습니다. 각 유닛은 특정 용도에 맞게 맞춤 제작됩니다.

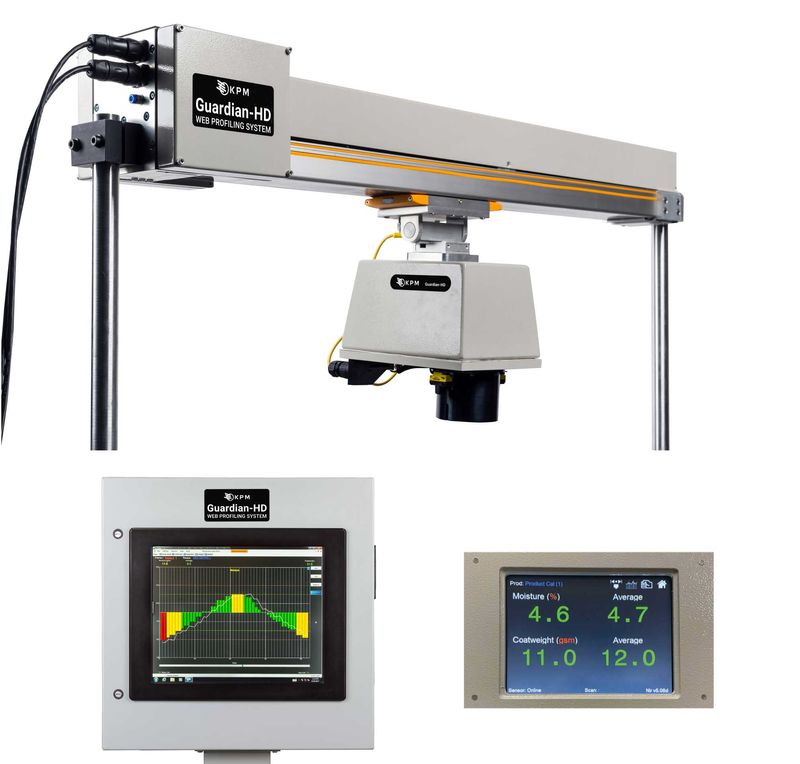

*  Guardian-HD Elite

     -산업용 스캐닝 프레임

     -스마트 NIR 센서

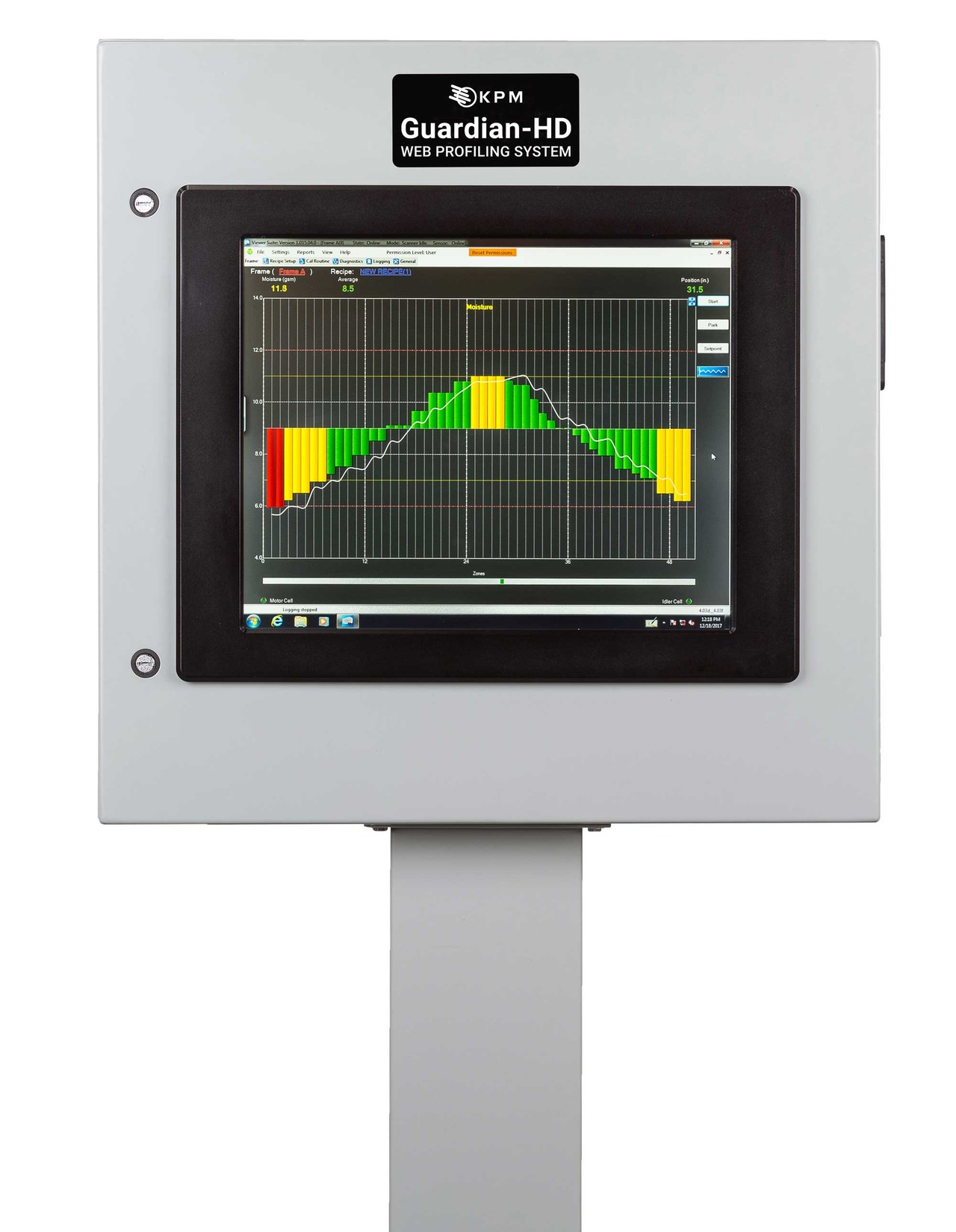

     -가독성이 좋은 19인치 로컬 터치스크린 디스플레이와 전용 윈도우 운영체 기반 ViewerSuite S/W 제공

     -5.7인치 로컬 디스플레이 터치 스크린 추가 제공






*  Guardian-HD Essential & Basic

     -산업용 스캐닝 프레임

     -스마트 NIR 센서

     -가독성이 좋은 12인치 로컬 터치 스크린 (자체 S/W 탑재)

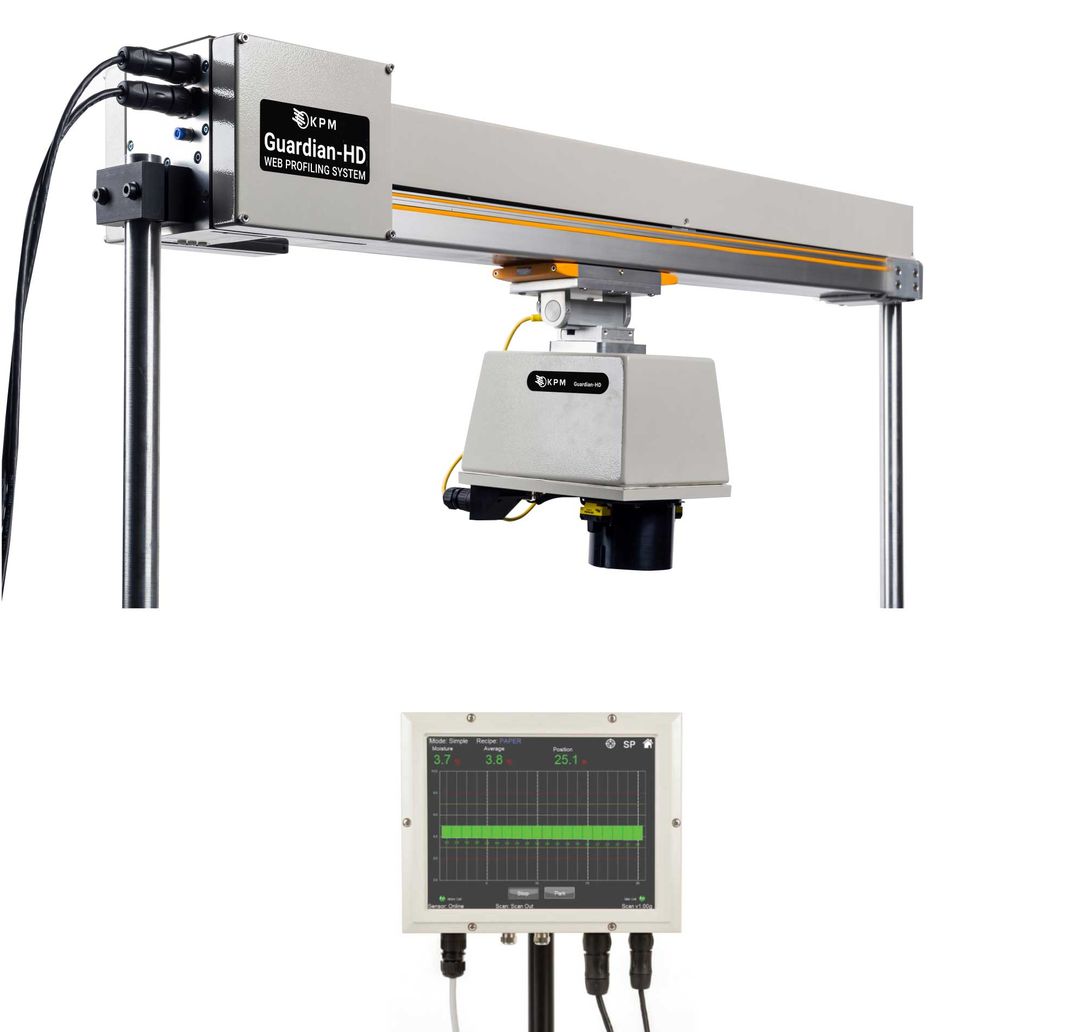

*  Guardian-HD Essential & Basic

     -산업용 스캐닝 프레임

     -스마트 NIR 센서

     -가독성이 좋은 5.7인치 로컬 터치 스크린 (자체 S/W 탑재)

Guardian-HD Series 설치 예시


제지 공정 스캐닝 예시                                                                                                                          필름 제조 공정 스캐닝 예시

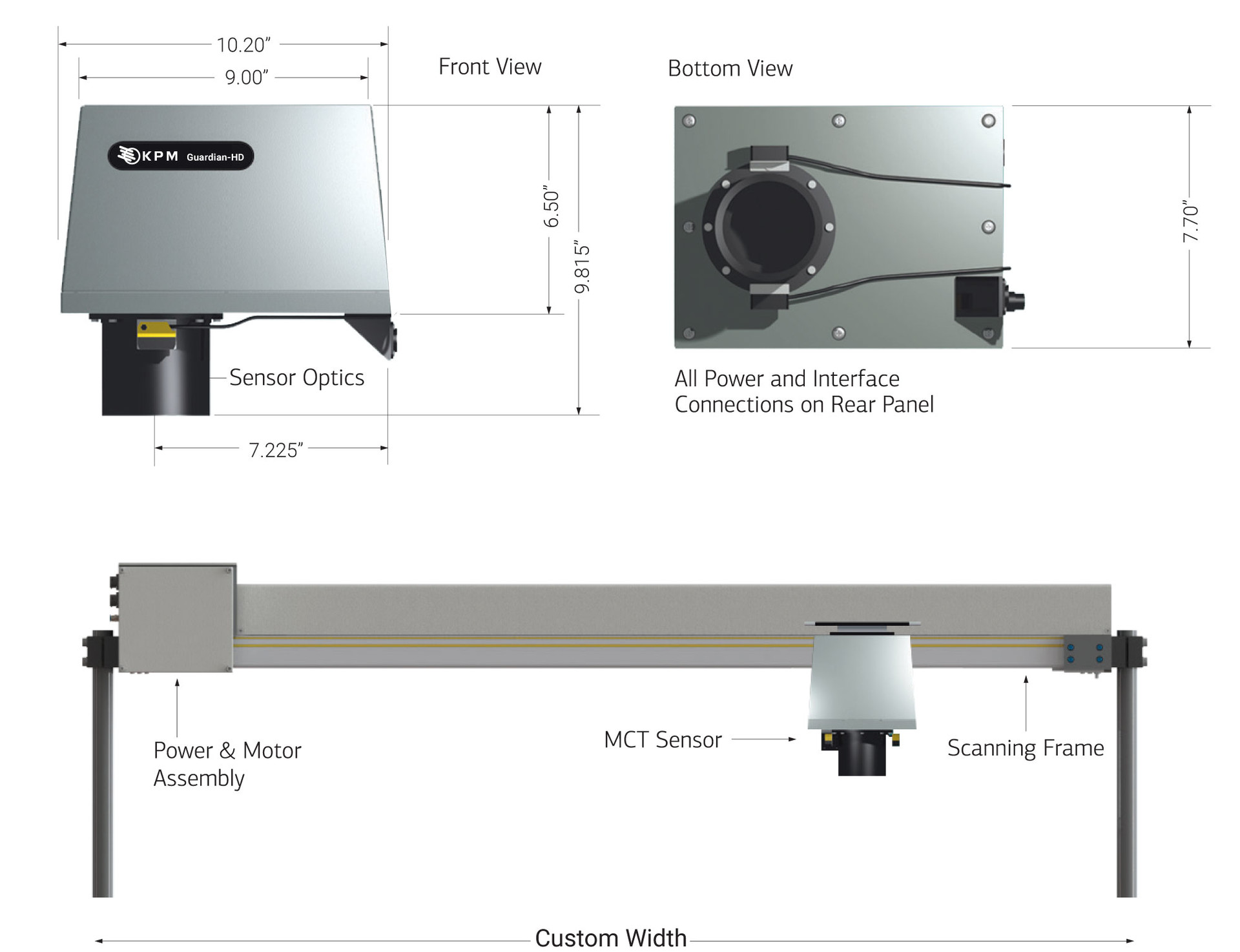

Guardian-HD Series 사이즈

Spectrastar XT-F

밀가루, 밀 및 제분 부산물 분석용

NIR 분석기


제품 개요 :

* 약 30초 만에 중요한 품질 변수 데이터를

  파악하여 신속한 품질 관리 수행 가능

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분은 물론 수분, 단백질 및 회분 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로

  사용 편의성 증대

* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및

  수익성 향상



적용 분야 :

* 곡물 농가

   - 밀 품질 출고 검사


* 제분업체

   - 원자재 검사 및 공정 At-Line검사

   - 밀 품질 입고 검사

   - 템퍼링 공정 모니터링

   - 공정 스트림을 평가하여 최적의 제분 조건 보장

   - 회분 함량을 모니터링하여 밀가루 추출율

      최적화및 생산량 증대

   - 최종 밀가루 품질 검사

   - 제분 부산물의 품질 검사


* 제과,제빵업체

   - 밀가루 품질 입고 검사


제품 특징 :

* 수백에서 수천 개의 샘플을 통해 개발된

   폭넓은 calibrations 라이브러리에 접속해
   입고되는 원료 또는 임의 샘플들을 검사하여

   품질 변수 검증

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

  추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

  17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용 컴퓨터로

  네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

  테스트 결과 검토를 실시간 원격 설정 가능하도록

  지원하는 클라우드 기반 S/W제품군인 KPMLink 제공

* 샘플 종류 : 통밀 낟알(수분 및 단백질), 분쇄 밀, 겨,

   제분 과정 중 부산물

   (수분, 단백질 및 섬유질),완제품 밀가루

   (수분, 단백질, 회분, 수분 흡수, 물성학 변수)


Spectrastar XT-3

수분, 기름, 단백질 함량 신속 NIR 분석기


제품 개요 :

* 약 30초 만에 중요한 품질 변수 데이터를 파악하여

  신속한 품질 관리 수행 가능

* 섬유소, 당류, 지방산, 전분 및 기타 까다로운

  성분 및 수분, 단백질 및 지방 함량 분석 가능

* 그래픽 인터페이스와 모듈식 구성으로 사용

   편의성 증대

* 최소한의 교육만으로 사용 가능

* 시료 전처리 과정 최소화

* 유해 화학 물질이나 폐기물 없이, 최소한의

  에너지만 사용

* 비용 절감 및 폐기물 감소로 비용 절감 및

  수익성 향상



적용 분야 :

* 곡물 및 올리브 농가

- 비료 품질 검사
- 농산물 출고 전 검사


* 올리브유, 초콜릿, 간편식 제조 업체
   육류 가공 업체, 제분 업체

   - 원료 품질 확인 및 클레임 발생 시 지원을

      위한 입고 원료 검사

   - 적절한 배치 또는 연속 처리 조건을 보장하기

      위한 At-Line 검사

   - 제품 품질 및 등급 또는 사양 클레임을

      검증하기 위한 최종 제품 검사


제품 특징 :

* 손쉬운 실행을 위한 컴퓨터가 내장된 독립형 구조

* At-Line 환경에 맞춘 밀폐형 케이스

* 국제 표준 : ISO 12099 준수

* 사용 편의성을 고려한 설계로 실무자 교육 최소화

* 고급 시료 관리 및 보고 기능으로 연구실에서

  추가 설정 없이 즉각 활용 가능

* 실험실이나 At-Line에서 쉽게 운용할 수 있는

   17인치 터치 스크린 모니터

* SSD가 장착된 Windows® 10 전문가용

  컴퓨터로 네트워크 연결 편의성 향상

* 전 세계 모든 기기에서 제품 설정, calibrations 및

  테스트 결과 검토를 실시간 원격 설정 가능하도록

  지원하는 클라우드 기반 S/W제품군인 KPMLink 제공

* 샘플 종류 : 초콜릿 제품, 유제품(치즈, 버터, 유제품

  분말, 요구르트), 육류, 밀 및 곡물
  (쌀, 카놀라, 겨자, 대두, 옥수수, 귀리, 완두콩 등),

  올리브 및 올리브유, 스낵 식품 (수분 및 오일 분석)



측정 원리




1.  할로겐 램프는 회전하는 홀로그램 그리팅

    (프리즘)에 빛을 투과합니다.

2. 램프에서 나온 빛은 회전하는 홀로그램 격자에

    의해 개별 근적외선 파장으로 회절된 후, 근적외선

    파장이 샘플 컵으로 전달됩니다.

3. 근적외선 파장은 샘플과 상호 작용하여 성분에

    따라 서로 다른 파장이 흡수됩니다.

4. 디텍터가 반사된 근적외선 파장를 측정하고

    Calibration을 적용하여 분석 파라미터 데이터를

    생성합니다.



UScan™ S/W 패키지

* 실무자 교육  15분이면 가능

* 직관적인 그래픽 인터페이스와 SQL

   데이터베이스를 통한 장비 관리 및 사용 편의성 증대



KPMLink:클라우드 기반

SpectraStar XT 시리즈 분석기 관리


* 캘리브레이션, 제품, 스캔 방법을 불러와서

  네트워크에 연결된 모든 SpectraStar XT

  분석기에 즉시 공유 가능

* 등록된 모든 SpectraStar XT 분석기의

  샘플 결과를 실시간 검토

* 램프 상태 및 TAS 성능 모니터링을 통한 장비

  일관성 보장







The Spectrastar XT Series by UNITY

The Guardian-HD Series by PSC
