MCT 560

수분, 오일 및 기타 변수를 신속 정확하게

측정하는 공업 분야 공정용 IP67등급

On-Line NIR  분석 시스템

제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게

   측정 함으로써 공정 제어 및 제품 품질 개선

* 사용자 선택에 따라 동시에 최대 4개의 변수

   동시 측정 가능

 - 수분, 코팅 중량(gsm), 필름 두께, 수지/지방 또는

   오일, 온도(옵션)  등

* 뛰어난 내구성과 IP67등급 케이스를 갖추고 있어

   다양한 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한

   의사 결정 및  공정 조정 가능

* 비용 절감 및 폐기물 감소로 회사의 수익 향상

적용 분야 :

* 다양한 식품 제조 분야

- 감자칩

- 옥수수칩

- 토르티야

- 쿠키

- 크래커

- 프레첼

- 압출 성형 스낵

- 빵 가루

- 향미유

- 반죽/반죽 시트

- 조식용 시리얼

- 팝콘

- 돼지 껍질

- 소시지 껍질

- 분쇄육

- 렌더링 가공 제품

- 동물 사료 원료

- 밀가루 및 전분

- 우유 분말

- 감자 플레이크

- 설탕 및 사탕무

- 소금

- 커피, 차, 코코아 파우더

- 기타 다양한 식품

제품 특징 :

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린

   인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한 측정

   정확도 향상

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및

   문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능

   (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP,

   이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한

   복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified

   (FCC CFR 47: Part 15: B: 2015,

   Industry Canada Interference-Causing

   Equipment Standard ICES-003: 2021)

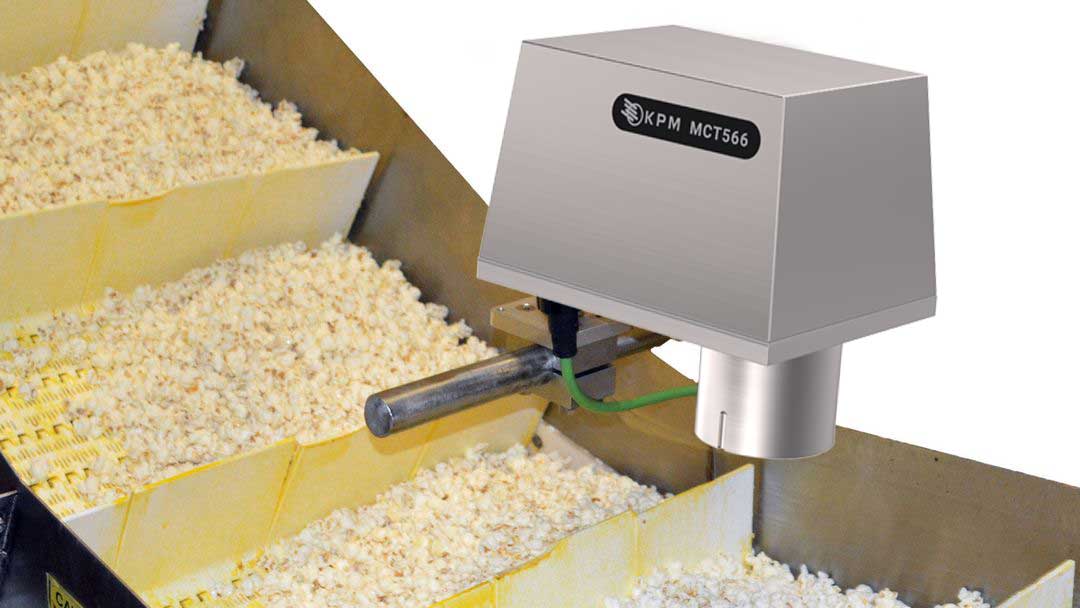

MCT 566

수분, 오일 및 기타 변수를 신속 정확하게

측정하는 식품 분야 공정용 IP67등급

On-Line NIR  분석 시스템

제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게

   측정 함으로써 식품의 질감과 풍미 관리 및 개선

* 뛰어난 내구성과 IP67등급 케이스를 갖추고 있어

   다양한 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 동시에 복수의 변수 동시 측정 가능
   - 수분, 수지/지방 또는 오일, 향미유 함량,

      온도 (옵션) 등

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한

   의사 결정 및  공정 조정 가능
    (예시 : 오븐 또는 튀김기 온도 조정 등)

* 비용 절감 및 폐기물 감소로 회사의 수익 향상

적용 분야 :

* 다양한 식품 제조 분야

- 감자칩

- 옥수수칩

- 토르티야

- 쿠키

- 크래커

- 프레첼

- 압출 성형 스낵

- 빵 가루

- 향미유

- 반죽/반죽 시트

- 조식용 시리얼

- 팝콘

- 돼지 껍질

- 소시지 껍질

- 분쇄육

- 렌더링 가공 제품

- 동물 사료 원료

- 밀가루 및 전분

- 우유 분말

- 감자 플레이크

- 설탕 및 사탕무

- 소금

- 커피, 차, 코코아 파우더

- 기타 다양한 식품

제품 특징 :

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린

   인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한

   측정 정확도 향상

* 고속 게이팅 시스템을 통해 비연속적인

   생산 라인에도 적합

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및

  문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능

   (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP,

   이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한

   복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified

   (FCC CFR 47: Part 15: B: 2015,

   Industry Canada Interference-Causing

   Equipment Standard ICES-003: 2021)

MCT 569

수분, 오일 및 기타 변수를 신속 정확하게

측정하는 식품 분야 공정용 IP69등급

On-Line NIR  분석 시스템

제품 개요 :

* 수분, 오일 및 기타 변수를 신속 정확하게

   측정 함으로써 식품의 질감과 풍미 관리 및 개선

* 식품 생산 표준인 IP69등급에 맞춘 위생 설계로

   현장 세척 시스템 (CIP)에 호환 가능

* 뛰어난 내구성과 IP69등급 케이스를 갖추고 있어

   극한의 환경에서도 사용 가능하며,

   유지보수가 거의 필요없어 수년간 안정적인 운용 가능

* 동시에 복수의 변수 동시 측정 가능
   - 수분, 수지/지방 또는 오일, 향미유 함량,

      온도(옵션) 등

* 제품 수분을 0.1% 수준까지 측정 가능

* 분석 정보를 활용해 생산 라인에 대한 신속한

   의사 결정 및  공정 조정 가능
   (예시 : 오븐 또는 튀김기 온도 조정 등)

* 비용 절감 및 폐기물 감소로 회사의 수익 향상

적용 분야 :

* 다양한 식품 제조 분야

- 감자칩

- 옥수수칩

- 토르티야

- 쿠키

- 크래커

- 프레첼

- 압출 성형 스낵

- 빵 가루

- 향미유

- 반죽/반죽 시트

- 조식용 시리얼

- 팝콘

- 돼지 껍질

- 소시지 껍질

- 분쇄육

- 렌더링 가공 제품

- 동물 사료 원료

- 밀가루 및 전분

- 우유 분말

- 감자 플레이크

- 설탕 및 사탕무

- 소금

- 커피, 차, 코코아 파우더

- 기타 다양한 식품

제품 특징 :

* 현장에서 고온, 고압 수 세척 가능

   (IP69등급 스테인리스강 케이스)

* 현장에 설치 가능한 IP67등급 7인치 터치 스크린

   인터페이스 제공

* 전작 대비 3배 향상된 고속 측정 기능을 통한

   측정 정확도 향상

* 고속 게이팅 시스템을 통해 비연속적인

   생산 라인에도 적합

* 향상된 자체 진단 기능을 통한 손쉬운 관리 및

   문제해결 가능

   (램프, 모터, 장치 온도, 진동 경보 제공)

* 내장된 장치 온도 센서로 장치 안정성 향상

* 현장에서 모든 구성 요소 간단하게 교체 가능

   (완전 모듈형 설계)

* 다양한 통신 옵션 제공 (USB, 이더넷 TCP/IP,

   이더넷 IP, EtherCAT, ProfiNet 등)

* SensorVu (윈도우 기반 PC 소프트웨어)를 통한

   복수의 장치 실시간 모니터링 가능

* 복수 생산 라인에서 간단하게 구동, 통합 및 표준화 가능

* 국제 인증 : CE Certified

   (FCC CFR 47: Part 15: B: 2015,

   Industry Canada Interference-Causing

   Equipment Standard ICES-003: 2021)

간결하면서도 확실한 측정 원리

1. 램프의 빛이 적용 분야에 맞춘 NIR 필터 휠을

    최대 6000rpm (최소 2000rpm)으로 통과

2. NIR 파장대 빛이 측정 대상에 도달 (비파괴, 비접촉)

3. 샘플에서 반사된 빛이 내부 거울에서 반사되어,

    Peltier 냉각식 PbS 디텍터에 도달

4. 내장된 "지능형" 보드에서 디텍터 신호와 내부

    레퍼런스를 비교하여 변수 백분율로 변환

고속 게이팅 분석 기능

* 고속 게이팅 분석 기능을 사용하면, MCT 569 및

   MCT566모델을 사용하면, 최대 속도로 가동되는

   라인에서 컨베이어 위에 비연속적으로 배치된

   제품을 분석할 수 있습니다. 제품이 센서 아래에

   위치하는 것을 신호로 측정을 수행하기 때문에

   컨베이어, 슈트, 블레이드 등의 영향 없이 안정적으로

   측정값을 수집할 수 있습니다.

* 적용 분야 예시

   •  쿠키/비스켓

   •  케이크/파이 간식

   •  캔디 바/ 그래놀라 바

   •  개별 포장된 면

   •  동결 건조된 소 포장 제품

설치 방식

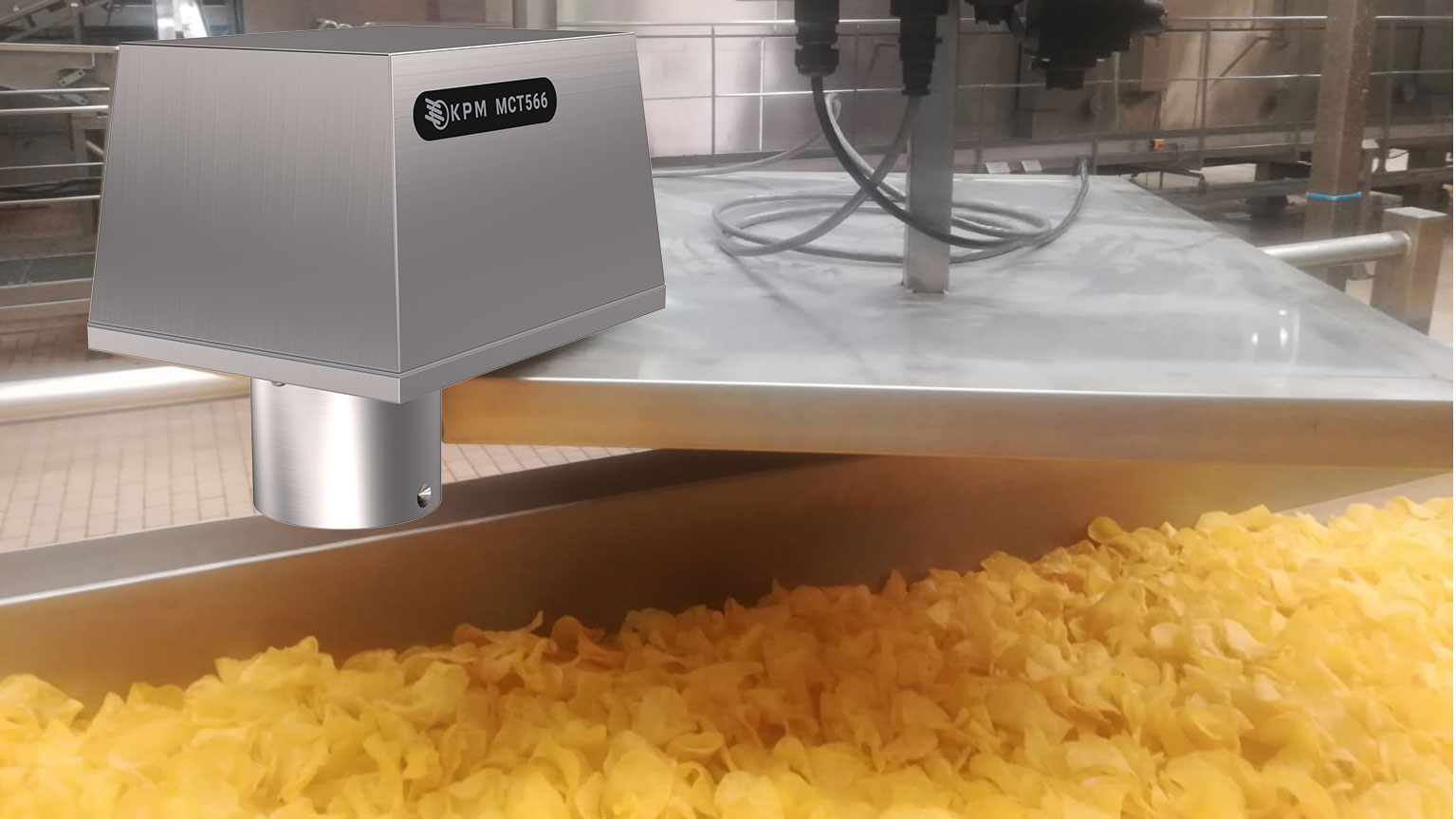

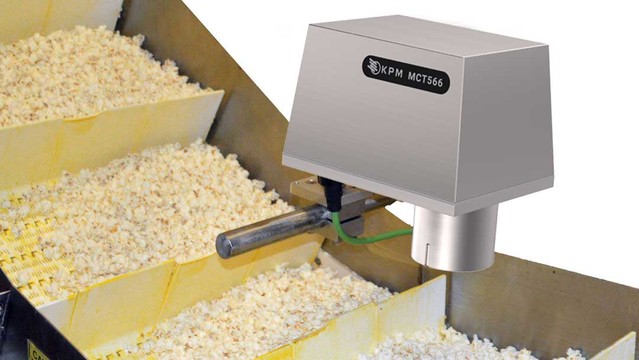

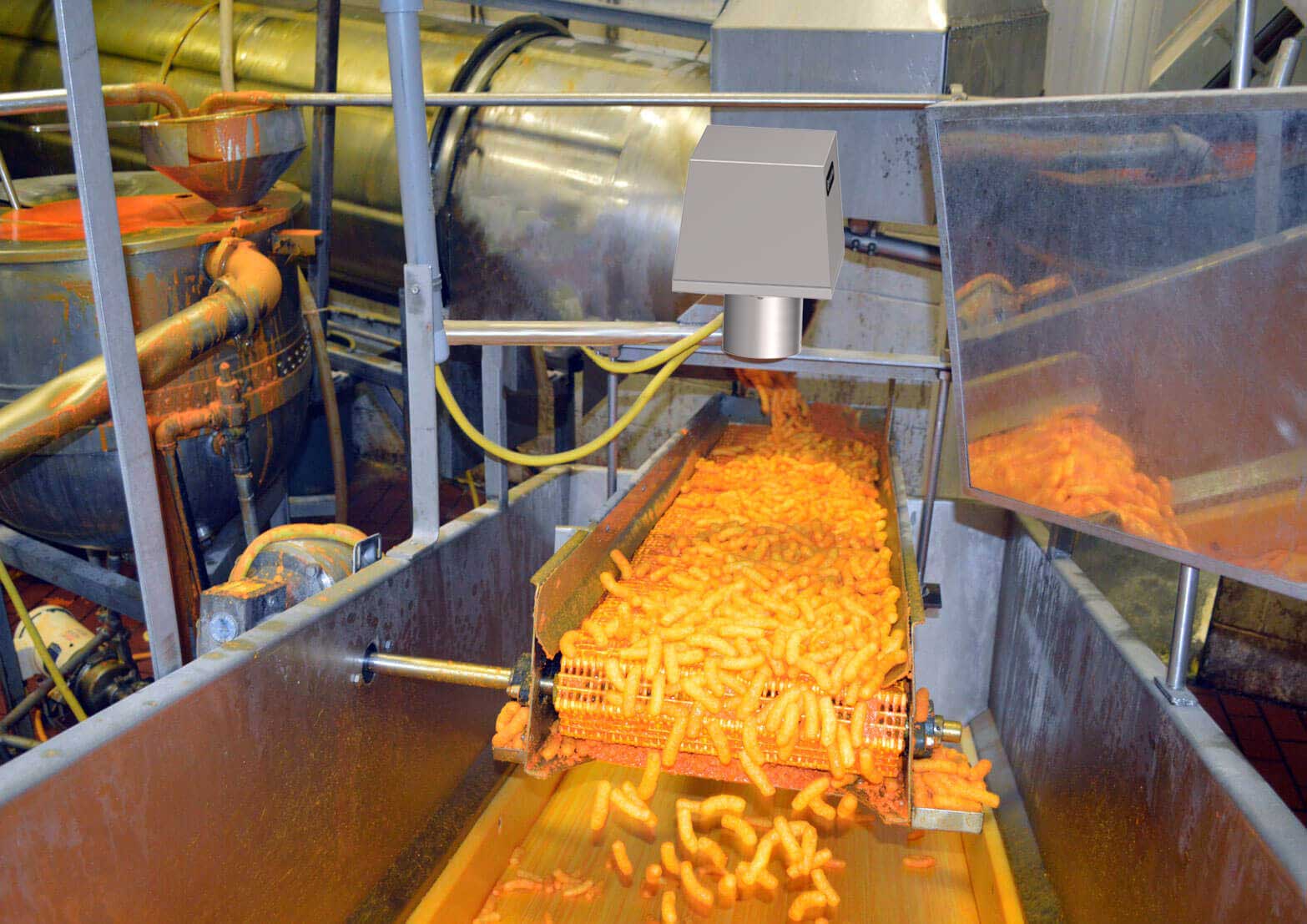

* Belt 컨베이어 위 설치

- 컨베이어 위 200~450mm 높이에 장착되며,

   연속적으로 생산되는 제품에 적합합니다.

* Bins & Chutes

- 유리( 공업 분야) 또는 사파이어 (식품 분야) 재질의

   투명창(센서에 부착 및 설치)이 bins 또는 chutes에

   설치되어, 연속적인 제품 흐름에서 반사된 빛을

   센서에 유도합니다. 정반사로 인한 노이즈를

   방지하기 위해 MCT 시리즈 센서는 창을

   기준점으로 각도를 조정하여 설치됩니다.

* Augers & Screw 컨베이어

- Augers 또는 Screw 컨베이어 중앙 축 측면에

   오프셋 방식으로 설치되어, 이송 장치 내부에서

   이동 중인 재료의 흐름을 측정할 수 있습니다.

   내장 소프트웨어에 의해 이송 장치 내부 부유물의

   영향이 제거됩니다.

* 특허받은 소프트웨어 : SensorVu ^TM

*  MCT 센서에서 측정된 값을 기록하고, 이를 추세

   표시 화면으로 나타냅니다. 이를 통해 작업자는

   실시간으로 제품 상태를 모니터링 할 수 있습니다.

* 복수의 MCT센서에 내장된 진단 정보를 PC에서

  한번에 모니터링 가능하며, 이를 통해 간단하게

   MCT 센서와 공정 과정의 작동 상태와 성능을

   진단할 수 있습니다.

* 간단하게 캘리브레이션 곡선을 만들 수 있습니다.

   (최대 200개) 이를 통해 간단하게 제품에 맞는

   측정 항목을 교정 및 변경 할 수 있습니다.

악세사리

적외선 온도 센서

추가 하드웨어나

배선 없이

제품 온도를

동시에 측정 가능

스노클 샘플기

스노클 샘플기는 낙하하는

분말 및 과립을 수집 및

측정하도록 설계됨

냉각장치

센서 주변 온도를 유지 하기 위한 air vortex

냉각장치

표준 캘리브레이션

확인 도구

센서의 시간 경과에 따른

안정성 확인 및 센서 간

측정값 보정용
